Trong hệ thống HVAC, ống gió điều hòa là bộ phận quan trọng giúp lưu thông và phân phối không khí trong công trình. Hiện nay, trên thị trường có nhiều loại ống gió khác nhau khiến không ít chủ đầu tư gặp khó khăn khi lựa chọn. Trong bài viết này, Haier Việt Nam sẽ cùng bạn tìm hiểu tổng quan về ống gió điều hòa và cách lựa chọn phù hợp.
1. Ống gió điều hòa là gì?

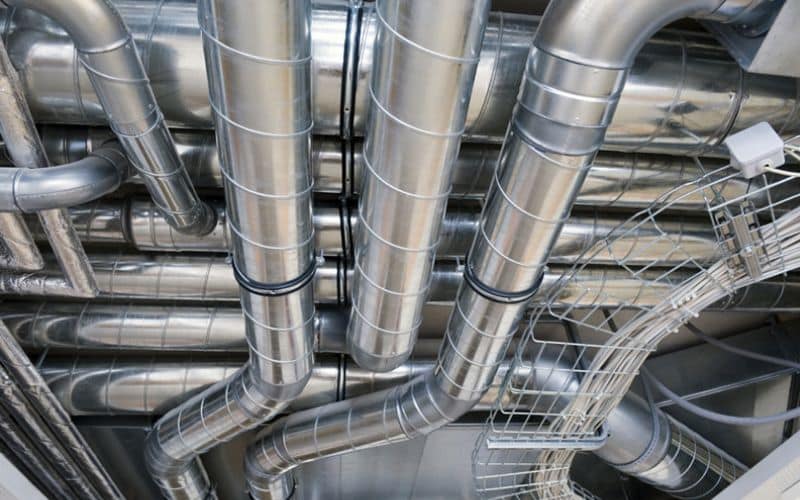

Ống gió điều hòa là thành phần quan trọng trong hệ thống HVAC, đảm nhiệm chức năng vận chuyển và phân phối luồng không khí đến các khu vực trong công trình. Tùy theo yêu cầu thiết kế và điều kiện lắp đặt, ống gió được sản xuất với nhiều kiểu dáng như tròn, vuông hoặc chữ nhật cùng đa dạng cấu tạo nhằm đáp ứng tối ưu nhu cầu sử dụng thực tế.

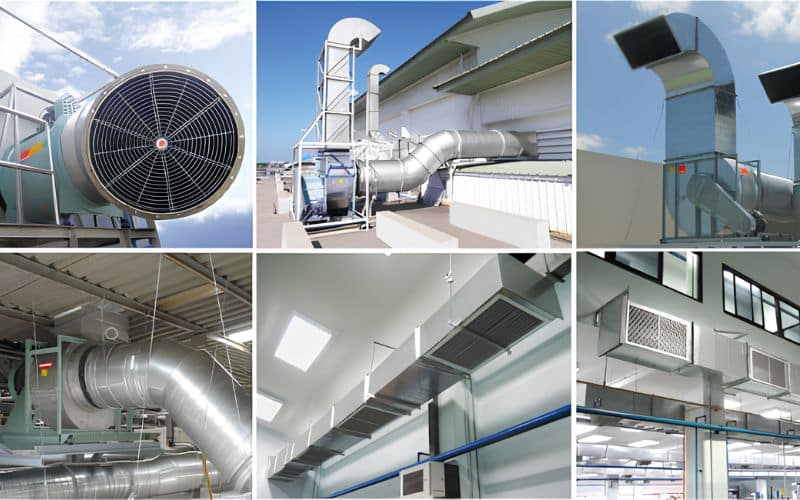

Hiện nay, ống gió được ứng dụng rộng rãi trong các hệ thống điều hòa không khí (điều hòa giấu trần nối ống gió, điều hòa trung tâm,…), cấp khí tươi, thông gió, khử ẩm, hút thải và xử lý không khí cho nhà ở, văn phòng, nhà xưởng, trung tâm thương mại cùng nhiều loại công trình khác.
2. Phân loại ống gió điều hòa
Trong một hệ thống HVAC, ống dẫn gió được chia thành nhiều loại khác nhau. Vì vậy, khi xem báo giá hoặc bản thiết kế hệ thống điều hòa, bạn sẽ dễ dàng bắt gặp nhiều tên gọi và chủng loại ống gió khác nhau. Mỗi loại sẽ có đặc điểm riêng, phù hợp với từng vị trí lắp đặt và yêu cầu vận hành cụ thể.

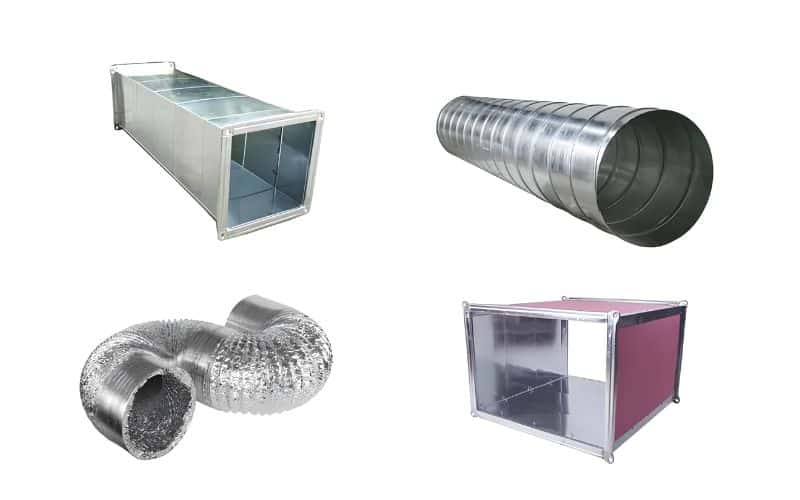

2.1. Phân loại theo hình dạng
Về hình dạng, ống gió máy lạnh được chia thành 2 loại phổ biến:
- Ống gió vuông, chữ nhật: Nhờ thiết kế dạng vuông hoặc chữ nhật, sản phẩm có độ cứng cao, dễ cố định và thuận tiện trong quá trình thi công lắp đặt. Đồng thời, cấu tạo này cũng giúp hạn chế rung lắc, xô lệch hoặc hở hệ thống trong quá trình vận hành.
- Ống gió tròn: Đây là dòng sản phẩm được ứng dụng rộng rãi trong hệ thống HVAC nhờ khả năng giảm tổn thất áp suất không khí tốt hơn so với nhiều dạng ống khác. Ngoài ra, loại ống này còn có ưu điểm về trọng lượng nhẹ, dễ sản xuất, thi công và đặc biệt phù hợp với các hệ thống có đường ống dài.
2.2. Phân loại theo vật liệu
- Ống gió tôn cứng: Đây là loại ống gió được gia công từ tôn với nhiều độ dày khác nhau như 0.58 mm, 0.75 mm,… thông qua hệ thống máy móc chuyên dụng kết hợp quá trình định hình kỹ thuật. Nhờ kết cấu cứng cáp, ống có khả năng giữ form tốt khi lắp đặt treo trần, hạn chế biến dạng trong quá trình sử dụng và góp phần giảm tổn thất lưu lượng gió trên toàn hệ thống.
- Ống gió inox cứng: Loại ống này được sản xuất từ inox với độ cứng cao, đòi hỏi kỹ thuật gia công và lắp đặt có độ chính xác lớn hơn so với các vật liệu thông thường. Nhờ đặc tính chống ăn mòn và không bị han gỉ theo thời gian, ống gió inox có độ bền vượt trội, đặc biệt phù hợp với các công trình ven biển, nhà xưởng hoặc những khu vực yêu cầu cao về chất lượng và tuổi thọ hệ thống.
- Ống gió nhựa HDPE: Đây là dòng ống gió được sản xuất sẵn theo các kích thước tiêu chuẩn với độ cứng vừa phải, giúp quá trình vận chuyển và lắp đặt trở nên thuận tiện hơn. Ngoài ra, sản phẩm cũng hạn chế sự phụ thuộc vào quá nhiều phụ kiện đi kèm, từ đó giúp tối ưu thời gian và công sức thi công cho công trình.
- Ống gió EI: Loại ống là sự kết hợp của tôn dày và tấm EI chống cháy nên chịu nhiệt cực tốt, không cháy lan, không bắt lửa và đáp ứng các yêu cầu an toàn phong cháy chữa cháy trong công trình.
- Ống gió mềm: Ống gió mềm thường được cấu tạo từ màng nhôm hoặc màng vải kết hợp khung thép tăng cứng, có thể tích hợp thêm lớp bảo ôn cách nhiệt tùy nhu cầu sử dụng. Nhờ đặc tính linh hoạt, dễ uốn và thi công nhanh chóng mà không cần quá nhiều phụ kiện đi kèm, loại ống này được ứng dụng phổ biến trong hệ thống cấp khí tươi hoặc kết nối từ hộp gió đến cửa gió.
2.3. Phân loại theo chức năng
Theo các kỹ sư HVAC của Cơ điện Tân Việt, xét theo chức năng sử dụng, ống gió điều hòa được chia thành 4 nhóm chính. Mỗi loại sẽ đảm nhiệm vai trò riêng và phù hợp với từng yêu cầu vận hành của công trình.
- Ống gió thường: Thường sử dụng trong hệ thống cấp gió tươi, hút mút hay các chức năng thông gió cơ bản.
- Ống gió cách nhiệt: Phục vụ cho việc lắp đặt hệ thống HVAC, giúp duy trì nhiệt độ ổn định, tránh thất thoát nhiệt hay đọng sương cho chệnh lệch nhiệt độ.
- Ống gió tiêu âm: Loại ống dẫn này sẽ làm giảm độ ồn của hệ thống, giúp không gian yên tính hơn, phù hợp cho các thiết bị có tốc độ gió trong đường ống cao.
- Ống gió chống cháy: Sử dụng chủ yếu trong hệ thống hút khói sự cố (phòng cháy chữa cháy), có khả năng chịu lửa, nhiệt độ cao và không bị cháy lan theo tiêu chuẩn EI được công bố.
2.4. Phân loại theo áp suất
- Áp suất thấp: Đạt mức 95mm H2O.
- Áp suất trung bình: Nằm trong khoảng từ 95 đến 172mm H2O.
- Áp suất cao: Dao động từ 172 đến 310mm H2O.

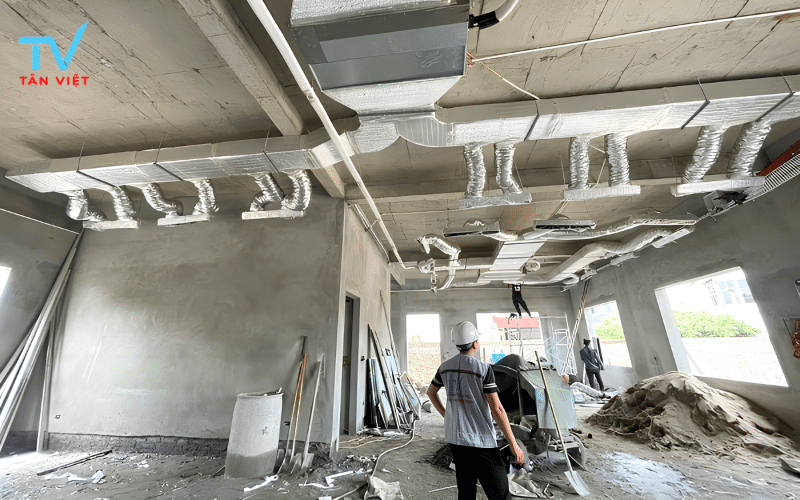

3. Quy trình lắp đặt hệ thống ống gió điều hòa
Việc lắp đặt hệ thống ống gió điều hòa cần được thực hiện đúng kỹ thuật nhằm đảm bảo khả năng lưu thông không khí. Về cơ bản, quy trình thi công sẽ gồm các bước cơ bản sau:
- Khảo sát, tư vấn: Đây là bước đầu nhưng vô cùng quan trọng trong quá trình thi công ống gió, giúp cho đơn vị thi công nắm được hiện trạng thực tế, kiểm tra, xác định vị trí và trao đổi những vướng mắc.
- Thiết kế, dự toán: Thiết kế hệ thống và thể hệ trên bản vẽ 2D, 3D sẽ giúp cả chủ đầu tư và đơn vị thi công có cái nhìn rõ ràng, chính xác hơn. Từ đó đơn vị sẽ tư vấn và dự toán khối lượng, giá trị có độ chính xác cao lên tới 95-97%.
- Thống nhất thiết kế: Việc này giúp thống nhất vị trí, lộ đi, chủng loại, phương án lắp đặt, giúp phối hợp nhịp nhàng giữa các đơn vị nội thất, điện nước và điều hòa.
- Lắp đặt hệ thống giá đỡ: Hệ thống giá đỡ sẽ được định hình, khoan và treo trước. Nhờ đó, khi triển khai lắp đặt, giá đỡ định hình lộ tuyến giúp hệ thống thẳng, đẹp và hiệu quả.
- Lắp đặt hệ thống ống gió: Phần ống gió điều hòa sẽ được đưa lên giá, kết nối đầu cuối vi nhau. Tại các điểm cua, chia gió sẽ có phụ kiện như côn, cút, tê, y, nẹp C, nép TDC,… Toàn bộ các mối nối sẽ được bôi keo silicon để đảm bảo kín gió, không ảnh hưởng bởi không khác.
- Bọc cách nhiệt, cách âm: Tùy theo đặc điểm và yêu cầu của từng hệ thống mà ống gió có thể cần hoặc không cần bọc cách nhiệt, cách âm. Đối với hệ thống cấp khí tươi hoặc ống gió chống cháy, thông thường không cần bổ sung lớp bảo ôn. Trong khi đó, hệ thống ống gió lạnh cần được bọc cách nhiệt nhằm hạn chế thất thoát nhiệt, giảm tiếng ồn khi vận hành và ngăn tình trạng đọng sương trên bề mặt đường ống.
- Kiểm tra lại hệ thống: Kiểm tra độ kín của hệ thống để đảm bảo không hở cũng như chịu được áp lực.
- Vận hành, nghiệm thu: Sau khi lắp đặt xong phần hệ thống ống gió và kết nối vào thiết bị thì đến bước vận hành thử trước khi bàn giao cho khách hàng để đảm bảo hệ thống vận hành ồn định.
- Bàn giao cho chủ đầu tư: Sau khi hoàn thiện lắp đặt và kiểm tra hệ thống, đơn vị thi công sẽ tiến hành bàn giao cho chủ đầu tư kèm hướng dẫn vận hành cơ bản. Điều này giúp người sử dụng có thể vận hành hệ thống đúng cách.

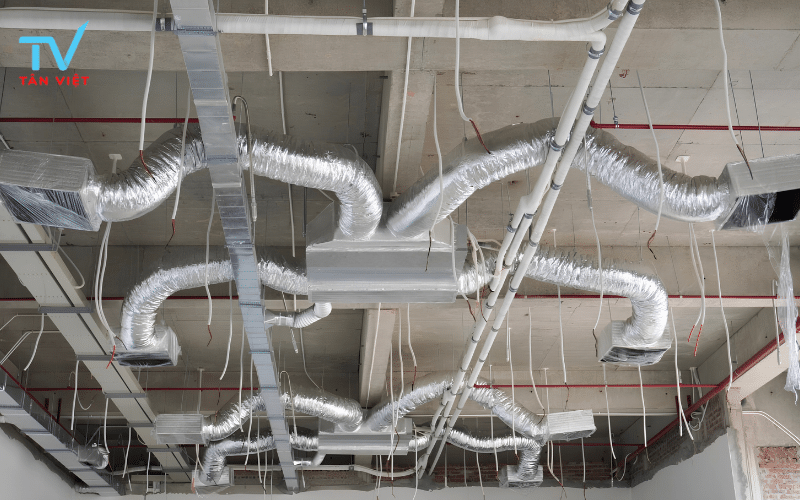

4. Những lưu ý khi lắp đặt ống gió máy lạnh
Để hệ thống ống gió vận hành ổn định, đảm bảo hiệu quả lưu thông không khí và hạn chế sự cố trong quá trình sử dụng, chủ đầu tư cần lưu ý một số vấn đề dưới đây:
- Định hướng lắp đặt chính xác: Hệ thống ống gió cần được định vị đúng kỹ thuật, đặc biệt với ống gió cứng phải đảm bảo đi thẳng, hạn chế lệch trục hoặc hở tại các vị trí kết nối.
- Đảm bảo chiều dài phù hợp: Cả ống gió cứng và ống gió mềm đều cần được thi công đúng giới hạn chiều dài để tránh võng hoặc suy hao lưu lượng gió. Với ống gió mềm, nên bố trí đai treo hợp lý để hạn chế gấp khúc và tổn thất áp suất.
- Xử lý kín các mối nối: Các điểm nối của hệ thống cần được bắn silicon hoặc xử lý kín nhằm hạn chế thất thoát hơi lạnh, tránh đọng sương và tăng độ bền cho hệ thống.
- Gia cố chắc chắn tại vị trí kết nối: Những vị trí kết nối giữa ống cứng và ống mềm nên được gia cố bằng băng keo bạc hoặc vật liệu chuyên dụng để tăng độ kín và ổn định khi vận hành.
- Bố trí giá treo hợp lý: Khoảng cách giữa các giá treo cần được tính toán phù hợp với từng loại ống nhằm đảm bảo độ chắc chắn, hạn chế cong võng hoặc rung lắc trong quá trình sử dụng.
- Trang bị lưới lọc côn trùng: Miệng gió hồi nên được lắp thêm lưới chắn côn trùng để hạn chế bụi bẩn, côn trùng xâm nhập vào hệ thống, góp phần bảo vệ thiết bị và đảm bảo chất lượng không khí trong không gian sử dụng.
5. Bảng giá ống gió điều hòa
| Loại ống gió | Khoảng giá |
| Ống gió tôn vuông, chữ nhật | 210.000 – 1.700.000VND/m2 |
| Ống nhôm nhún | 140.000 – 900.000VND/3md/ống |
| Ống gió mềm (không bảo ôn) | 80.000 – 300.000VND/8md/ống |
| Ống gió tôn kẽm tròn xoắn | 70.000 – 750.000VND/md |
Lưu ý: Đơn giá trên chỉ mang tính chất tham khảo. Giá thực tế có thể thay đổi theo thời điểm, nhà cung cấp, thương hiệu,…. Bạn có thể liên hệ qua Hotline 084 883 9595 để được báo giá chính xác nhất cũng như tham khảo thêm nhiều mắt hàng ống gió khác.
Trên đây là tổng hợp những thông tin cơ bản về hệ thống ống gió điều hòa, giúp chủ đầu tư có cái nhìn tổng quan hơn trong quá trình thiết kế, thi công và lựa chọn giải pháp phù hợp cho công trình của mình. Hy vọng bài viết sẽ mang đến những kiến thức hữu ích để hệ thống HVAC vận hành hiệu quả, ổn định và tối ưu chi phí trong quá trình sử dụng.
